Como interpretar un Encoder Rotativo con PIC

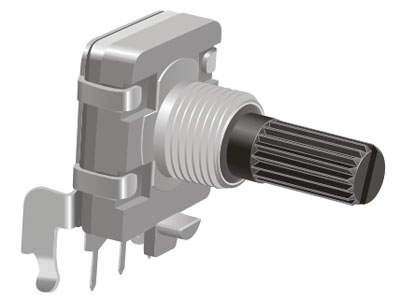

Rotary Encoder

Rotary Encoder

Este pequeño fragmento de código, nos permitirá interpretar la salida de los famosos -mal llamados- “Potenciometros digitales”

Hoy en día estos encoders rotativos se convirtieron en un componente muy común en los dispositivos electrónicos. Están presentes en la mayoría de los Auto-Stereos, amplificadores de potencia, fuentes de alimentación, etc, permitiendo ajustar el volumen y otros parámetros.

Vienen de distintas formas y colores, desde perillas o pequeñas rueditas, hasta sensores de alta precisión de uso industrial.

Básicamente, hay de dos tipos: Ópticos y Mecánicos. Los primeros son obviamente más caros, pero ofrecen una mayor precisión, y los segundos son los que seguramente todos hemos tocado en algún momento, esos que al girarlos se siente como se mueve el eje por los “dientes”.

Lo que hacen es, transformar un movimiento, ya sea lineal, o giratorio como el de la foto, en señales electrónicas, codificadas digitalmente. Mediante un pequeño post-procesamiento de las señales adquiridas, podemos determinar, el sentido del giro, la distancia recorrida y la velocidad.

Esta es  la señal de salida de un encoder rotativo:

(Gracias Wikipedia por la imagen!)

En los encoders como el de la foto de arriba, las señales A y B provienen de los pines externos, y el central va a VCC o a GND, según como lo quieras utilizar.

Bueno, sin más palabras, aquí está el código:

Explicación:

Como podemos observar, el chequeo del encoder se hace en el bucle principal, entonces, pregunto siempre por un pin, en este caso, el “ENCODER_A”, luego espero un tiempo que depende del tipo de encoder y la velocidad a la que se lo gira, y por ultimo pregunto cual pin está en alto. Si es el A eso nos dice que la fase empezó con el pin A, sino, con el B.

Este método, no es el mejor -lo sé- pero funciona y solo son pocas lineas de código. El problema principal es que el ancho de los pulsos de la salida depende de la velocidad con la que se gira el encoder, entonces esos 3 milisegundos de espera, nos da un cierto margen de velocidad que no debemos superar, ya que si lo hacemos podemos interpretar una dirección erronea.

De todas formas, a mi me sirvió, ya que ese “margen” es lo bastante grande como para casi no notarlo, al menos que se gire el encoder violentamente, en cuyo caso, el codigo sale sin hacer nada.

Si te sirvió comentá!!!

Librería LCD para PIC 16F876A en el PORTB. PICC

Ésta es una librería modificada para que el LCD funcione completamente en el PORTB. La mayoría de las librerías que andan dando vueltas necesitan conectar unos pines del LCD en el PORTA y otros en el PORTB, lo cual, es poco practico a la hora de hacer una placa.

Esta hecha para el compilador PICC,  el LCD usado en el codigo de ejemplo es de 16×2.

Estas son las funciones que tiene:

/*
* Libreria para controlar un LCD con el PIC16F876A PORTB
*/


/* Escribe un byte en el LCD en modo de 4bits */
extern void lcd_write(unsigned char);

/* Limpia la pantalla y vuelve al inicio el cursor */
extern void lcd_clear(void);

/* Escribe un string de caracteres */
extern void lcd_puts(const char * s);

/* Mueve el cursor a la ubicacion especifica */
extern void lcd_goto(unsigned char pos);

/* Inicializa el LCD - (Llamar al principio) */
extern void lcd_init(void);

/* Escribe un caracter */
extern void lcd_putch(char);

Para descargar la librería completa click aquí.

Modo de uso:

En el main.c, deberias tener algo asi:

//INLCUDES

#include "pic.h"
#include "stdio.h"

//definicion del cristal
#ifndef _XTAL_FREQ
#define _XTAL_FREQ 20e6
#endif

//definiciones del PORT B para el LCD
#define LCD_RS RB4
#define LCD_RW RB6
#define LCD_EN RB5
#define LCD_DATA PORTB

//incluyo la librería del LCD
#include "lcd.h"

void main (void){
TRISB=0B00000000;

lcd_init();
lcd_goto(0x00);
lcd_puts("Inicializando...");
lcd_goto(0x40); //segunda linea

__delay_ms(1300);

lcd_puts("HOLA MUNDO!!!");

}

Tambien puedes usar el LCD con el printf, pero no es muy recomendable, porque desperdicias mucho espacio.

Ej: printf(“Temp=%2.1fºC”,TEMPERATURA);

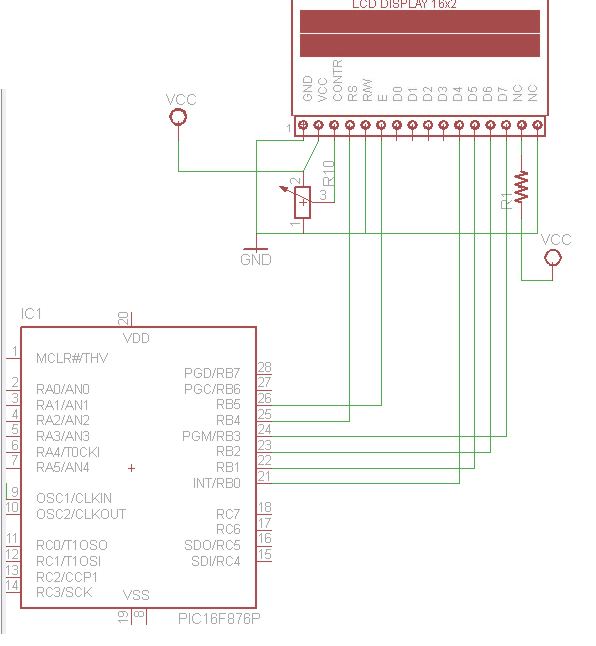

 Conexiones:

Pic16f876 LCD 16x2

Si te sirvió, comenta.

Saludos!
