Review Osciloscopio Digital Portable DSO Nano (DSO201)

General By Lordblacksuca 42 Comments

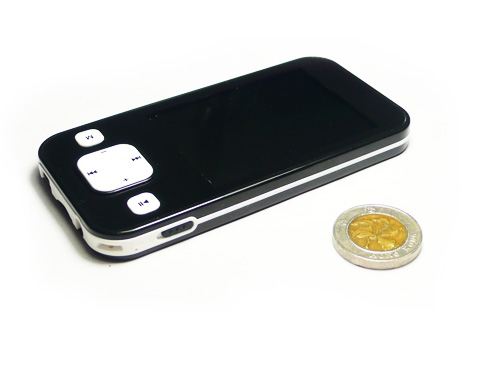

DSO Nano – DSO201

Un osciloscopio digital de 100 dolares!!!

Caracteristicas Generales:

Pantalla 2.8″ Color TFT LCD
Resolución 320×240
Colores del Display
 65K
Ancho de Banda Analógico
 0 – 1MHz
Frecuencia de Muestreo Max
 1Msps 12Bits
Profundidad de Memoria
 4096 Point
Sensibilidad Horizontal
 1uS/Div～10S/Div (1-2-5 Step)
Posición Horizontal adjustable with indicator
Sensibilidad Vertical 10mV/Div～10V/Div (with ×1 probe)
0.5V/Div～100V/Div (with ×10 probe)
Posición Vertical adjustable with indicator
Impedancia de Entrada
 >500KΩ
Voltaje Maximo de Entrada 80Vpp (by ×1 probe)
Acoplamiento DC
Disparador (Trigger)
 Auto, Norma, Single, None and Scan
Funciones: Automatic measurement: frequency, cycle, duty, Vpp, Vram, Vavg and DC voltage
Precise vertical measurement with markers
Precise horizontal measurement with markers
Rising/falling edge trigger
Trig level adjustable with indicator
Trig sensitivity adjustable with indicator
Hold/run feature
Señal de Prueba
 Built-in 10Hz～1MHz (1-2-5 Step)
Guarda Capturas de Pantalla
 SD card
Comunicación con PC via USB
 como lector de tarjetas SD
Actualización de Firmware Mediante un bootloader
Alimentación USB Bateria de 3.7V de Lithio Recargable  / USB
Tamaño
 105mm X 53mm X 8mm

Review propia:

Primero, les cuento una impresión general sobre el aparato, y después veremos el tema del firmware, tarjetas SD, origen etc.

Andaba buscando precios de Osciloscopios digitales en Mercado libre, cuando encontré este equipito. Inmediatamente me puse a buscar información sobre el, i un par de videos en YouTube y me decidí a comprarlo.

El equipo es bastante aceptable, muy pequeño, tanto que me sorprendió cuando me llegó.

Es muy sencillo de utilizar, aunque para utilizarlo a full,  tuve que buscar el manual que dejo al final de la entrada.

En primer lugar,  cuando lo compre en mercado libre, salia como Osciloscopio DSO-Nano.   Si uno pone eso en Google, lo primero que sale es el de SeedStudio. que es una pagina de una empresa de USA que hace todo tipo de cosas electrónicas. Me lleve una sorpresa cuando en la parte de atrás, el osciloscopio decía, e-Design, entonces, me di cuenta que no era el de SeedStudio, ya que el de esta ultima empresa trae su logo impreso en la parte de atrás.

La única información que encontré en Google sobre e-Design es que es una empresa China…   así que no pude leer mucho mas de lo que el traductor de Google quizo traducir. Al principio me encontraba decepcionado, pero luego de un momento, debo decir que la copia resulto ser mejor que el original.

En primer lugar, el equipo de SeedStudio, el DSO-Nano:

  • Se tiene que ensamblar a mano.
  • Trae un conector de audio de 3.5mm
  • Las puntas del osciloscopio son de las muy chotas.

Mientras, que el equipo de e-Design, DSO201:

  • Ya viene ensamblado
  • Trae un conector del tipo de los GPS o antenas de celular
  • Trae una punta de Osciloscopio “Muller” (bastante buena)
  • Trae el firmware de Paul ya instalado (ya hablaremos de eso)

Hasta el momento, el hardware en cuanto rendimiento, es igual en ambos, ya que usan exactamente los mismos componentes, solo tiene ventaja el equipo chino, en cuanto a los accesorios.

En cuanto al Software:

El primer manual que conseguí, era del firmware oficial de SeedStudio, y claro, no entendía nada porque mi equipo no tenia ese firmware así que paso a explicar:

En el sitio http://code.google.com/p/dsonano/downloads/list van a encontrar el firmware OFICIAL del equipo.  Si bien este sitio es el de SeedStudio, los procesos de actualización y el firmware andan para cualquiera de los dos equipos tanto el chino como el original.

El firmware que trae “La Copia” es el de “Paul” un chino que hizo su propio firmware, pero que no lo dejo abierto, es decir, no disponemos del código fuente para modificarlo, lo que es muy lamentable porque realmente esta muy bueno.

Para actualizar el firmware de los equipos se puede utilizar el soft DfuSe, que tambien lo van a encontrar aca

Básicamente hay 2 tipos de firmwares para destacar..

En 1er lugar, tenemos el firmware oficial, que es open source, es bastante tedioso de manejar, aunque es muy bueno.

En 2do lugar, tenemos el firmware de paul que NO es open source, pero es muy muy facil y practico.

Ambos se pueden instalar en cualquiera de los dos dispositivos.

Acá, les dejo algunos links:

Firmware Oficial v2.4

Firmware de Paul v1.5.20p

Tutorial sobre como upgradear el firmware

Manual del Firmware de Paul

Notas Varias:

Sencillamente, el firmware de Paul es el mejor.

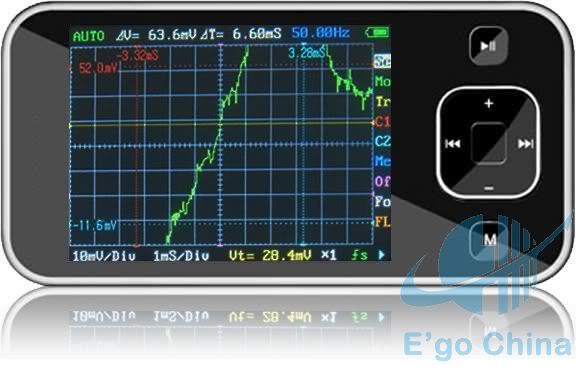

A la derecha, una imagen de como se ve el dispositivo con este firmware.

Es muy practico e intuitivo de usar.  Hasta ahora no he podido grabar las capturas en la tarjeta de memoria, probé con una Kingston de 2GB sin suerte, pero como leí por ahí que tenia que ser de menos de un GB, compre una SanDisk de 256MB usada, pero sigo sin poder grabar.

Edito: solo pude grabar con el firmware original de SeedStudio, todavía no he podido hacerlo con el firmware de Paul. Aunque estoy considerando en modificar el ultimo firmware original a mi gusto…

El Osciloscopio DSO Nano, obviamente no reemplaza un Osciloscopio digital de 1000 dolares, pero sin duda que es una herramienta muy útil a la hora de hacer troubleshooting a la mayoría de equipos de electrónica, también trae un generador de onda cuadrada de frecuencia ajustable que es bastante útil.

Espero que este review le sirva a alguien.

Saludos!

Volviendo a Ubuntu 9.10 Karmic Koala

General, Linux By Lordblacksuca 3 Comments

Después de algún tiempo de estar probando Ubuntu 10.04, he vuelto a Ubuntu 9.10, que a mi entender, es mejor.

Ubuntu 9.10

Con la versión 10.04, tuve problemas para instalar flash, los graficos con mi tarjeta nvidia eran malisimos, super lentos, la mayoria de los programas que tenia instalados daban errores….  y  para agravar la situacion definitivamente no me gusta el color. (si si, ya sé que se puede cambiar)

Un aspecto que voy a extrañar de la versión más reciente son los bordes redondeados de las ventanas y los menús desplegables..  si bien en la 9.10 están bastante logrados, sin duda en la 10.04 son mejores.

El “CLICK” que me llevó a cambiar la versión de ubuntu en mi laptop fue por lo siguiente:

Al cambiar el disco rígido de mi notebook y clonar las particiones, obviamente se dañó el grub…  entonces, me pregunte a mi mismo…  ¿Deseo recuperar el grub para seguir usando algo que no me gusta, o vuelvo a instalar la 9.10?  y bueno, me tome unos 25 minutos, y me cambie de nuevo a la version 9.10 de este SO que tanto me gusta.

IE Tab Plus, La solución al ver paginas hechas para IE en Firefox

General By Lordblacksuca No Comments

Se acuerdan de IE tab? ésa extencion de firefox, fue la primera en embeber una ventana de internet explorer en firefox, desde la version 1.3 del mismo…

Ésto es muy útil cuando entramos a paginas que “Solo se pueden ver con IE”. Lamentablemente, al dia de hoy, en donde Firefox es el segundo explorador más utilizado, todavía hay paginas que son incompatibles con él. Al decir, incompatibles, me refiero a que si se ven, pero no se pueden usar de forma correcta.

El ejemplo más claro es con las camaras IP. para poder ver una camara, a travez de la interface web, ésta instala un complemento ActiveX en Internet Explorer, y éste se encarga de hacer todo el trabajo. Otro caso es en las páginas en donde hay calendarios o formularios, que solo sirven para IE.

Hasta este punto todo bien, el problema surge cuando se libera la version 3.0 de firefox, el complemento IE Tab, dejó de funcionar.

Recientemente, encontre este otro complemento, (de otro desarrollador) que hace exactamente lo mismo, y de la misma forma:

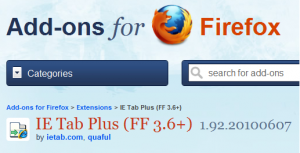

ietabplus(Click en la imagen para descargar)
